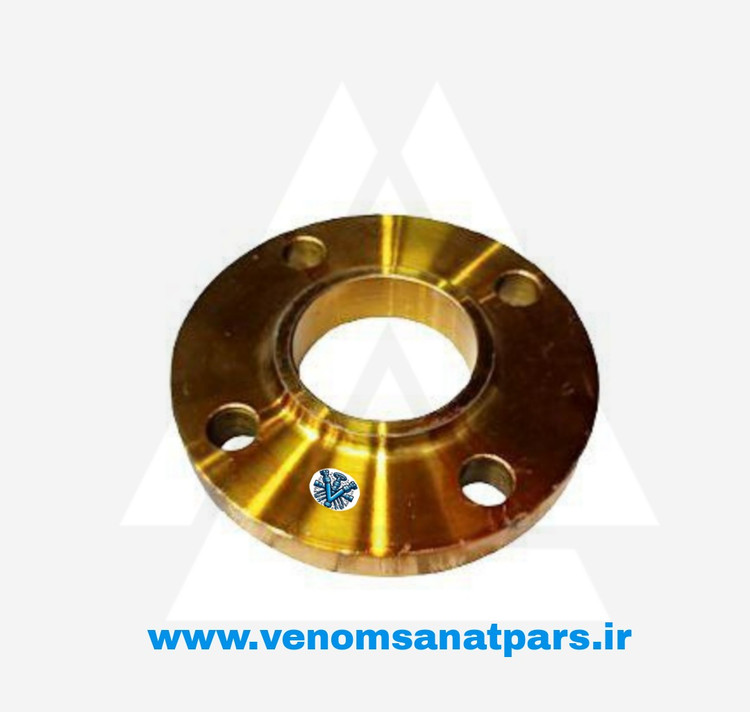

فلنج اسلیپون 6 " اینچ کلاس 300 (A105)

فلنج اسلیپون

به فلنج هایی گفته می شود که به دلیل شکل ظاهری خود به عنوان فلنج تخت هم شناخته شده اند. این فلنج ها برای اتصال خط لوله، اتصالات و سایر تجهیزات کاربرد دارند و عموما از روش Fillet Welding برای جوشکاری آن استفاده می شود.

به دلیل اینکه قطر داخلی در فلنج اسلیپون، اندکی بیشتر از قطر خارجی لوله هم سایزش می باشد. جوشکاری این نوع فلنج از قسمت خارجی و داخلی صورت می گیرد تا مقاومت و استحکام آن بیشتر شده و از نشت سیال به بیرون ممانعت کند. انواع فلنج اسلیپون در سایز ها و کلاس های مختلف می باشد:

فلنج اسلیپون فورج فولادی (از جنس فولاد فورج A105)

مشخصات فنی فلنج اسلیپون

فلنج های اسلیپون در انواع Flat Face و Raised Face در سایز های ½ تا 60 اینچ و کلاس های 150، 300، 600، 900، 1500 و 2500 بر اساس استاندارد ASME-B16.5 و BS3293 تولید و استفاده می شوند. در فلنج اسلیپان لوله در داخل فلنج قرار گرفته و مرز بین لوله و فلنج به وسیله جوشکاری به روش فیلت پر می شود. این فلنج ها در انواع فولادی فورج شده با استاندارد ASME-B16.5

فلنج اسلیپون حتما باید از درون و بیرون به لوله جوش شود. به دلیل روش جوشکاری مورد استفاده برای تصال فلنج های اسلیپون، اغلب هزینه بیشتری را برای کارفرما ایجاد می کنند و علی رغم قیمت پایین تر نسبت به فلنج گلودار استقبال کمتری از این نوع صورت می گیرد. انواع فلنج – پترو صنعت عادل کاربرد فلنج اسلیپ آن Slip On اتصال پمپ به لوله اتصال الکترو موتور به گیربکس اتصال لوله به شیرآلات فلنج NACE برای آب دریا و مواردی که PH بالا می باشد کاربرد دارد. از فلنج استیل اسلیپان برای صنایع غذایی استفاده می شود. از فلنج فولادی در خطوط انتقال نفت و پتروشیمی استفاده می شود. استفاده در خطوط کم فشار و دارای ریسک کم نشتی استفاده در خطوط نفت، گاز و غیره استفاده در خطوط هوای فشرده استفاده در خطوط آتش نشانی و اطفاء حریق مزایای فلنج اسلیپون نصب آسان و کم هزینه قیمت پایین تر وزن کمتر عدم نشتی و آب بندی خوب زمان کمتر برای بررسی برش لوله

برند های فلنج اسلیپون قابل تامین

فلنج فراری Ferrari

فلنج فد FAD

فلنج بنکن Benkan

فلنج ملسی Melesi

فلنج گالبرتی Galperti

فلنج کا ان اس KNS
